欠陥検出後のアクションとして欠陥部へのマーキングがございます。
弊社ではお客様のご要求に対して最適なマーキング装置をご提案致します。

製品端部へマーキングしたい

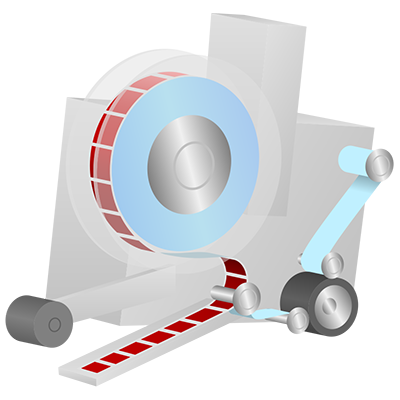

ラベラ

マーキング方法	欠陥と同位置の製品端部にラベルを貼付
特長	巻外からの欠陥有無を確認可能高速で搬送される製品に対しても使用可能低速であればサイズや座標等の欠陥情報を印字したラベルの貼付が可能
その他	貼付ラベルは使用環境に応じて選択可能（ユポ紙、クリーンルーム対応PET台紙等）

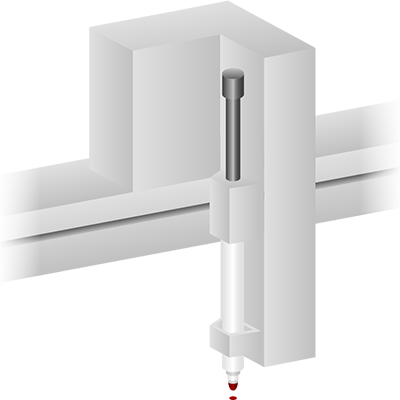

ペンマーカー

マーキング方法	欠陥と同位置の製品端部にマジックにて印字。マジックマーカーを幅方向に複数台設置し、挟み込み印字。マジックマーカーをトラバースさせ、欠陥箇所にダイレクト印字。
特長	安価マーキングよる巻き太りが生じない
その他	使用するペンは速乾且つ、ペン先の乾きにくいものを採用

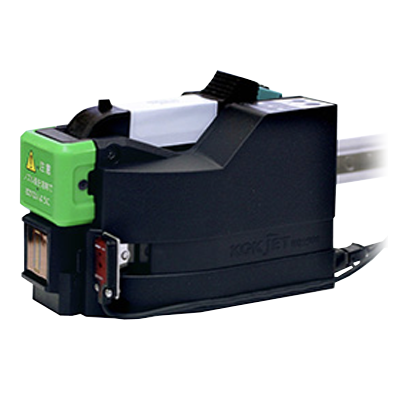

サーマル式IJP（インクジェットプリンタ）

マーキング方法	欠陥と同位置の製品端部にIJPで印字。IJPヘッドをトラバースさせ、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）
その他	インクカートリッジの交換が容易

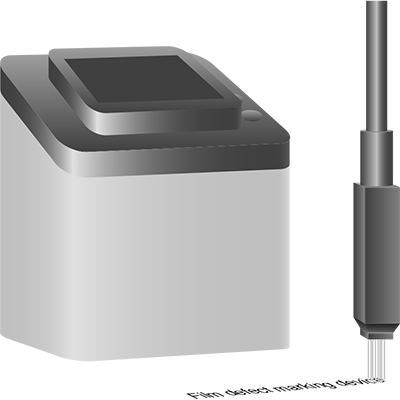

コンティニュアス型IJP（インクジェットプリンタ）

マーキング方法	欠陥と同位置の製品端部にIJPで印字。IJPヘッドをトラバースさせ、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送にも対応可能
その他	検査対象物によって最適なインクを検討可能

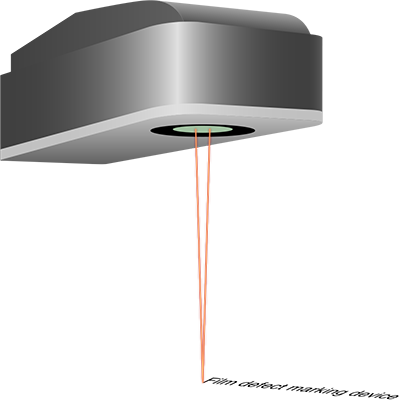

レーザーマーカー

マーキング方法	欠陥と同位置の製品端部にレーザー照射にて印字。レーザーマーカーを幅方向に複数台設置し、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて高精度で印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送に対応可能、メンテナンスフリー
その他	レーザー照射時の発塵対策システムも含めた構成提案可能

欠陥直上へマーキングしたい

直上マーキングとは、上流のカメラにて検出した欠陥座標を基にマーキングユニットが欠陥位置へトラバースし、欠陥へダイレクトに印字する方法です。弊社では、直上マーキング機構も自社設計であるため、よりお客様のニーズに沿ったご提案が可能です。1台のマーキング装置では欠陥の打ち漏らしが懸念される場合、マーキング装置を増設する又は、製品端部に打ち漏らしがある事をマーグする装置を追加します

直上マーキング対応可能なマーキング装置

ペンマーカー

マーキング方法	欠陥と同位置の製品端部にマジックにて印字。マジックマーカーを幅方向に複数台設置し、挟み込み印字。マジックマーカーをトラバースさせ、欠陥箇所にダイレクト印字。
特長	安価マーキングよる巻き太りが生じない
その他	使用するペンは速乾且つ、ペン先の乾きにくいものを採用

サーマル式IJP（インクジェットプリンタ）

マーキング方法	欠陥と同位置の製品端部にIJPで印字。IJPヘッドをトラバースさせ、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）
その他	インクカートリッジの交換が容易

コンティニュアス型IJP（インクジェットプリンタ）

マーキング方法	欠陥と同位置の製品端部にIJPで印字。IJPヘッドをトラバースさせ、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送にも対応可能
その他	検査対象物によって最適なインクを検討可能

レーザーマーカー

マーキング方法	欠陥と同位置の製品端部にレーザー照射にて印字。レーザーマーカーを幅方向に複数台設置し、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて高精度で印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送に対応可能、メンテナンスフリー
その他	レーザー照射時の発塵対策システムも含めた構成提案可能

欠陥以外の検査装置が持つ情報をマーキングしたい

コンティニュアス型IJP（インクジェットプリンタ）

マーキング方法	欠陥と同位置の製品端部にIJPで印字。IJPヘッドをトラバースさせ、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送にも対応可能
その他	検査対象物によって最適なインクを検討可能

レーザーマーカー

マーキング方法	欠陥と同位置の製品端部にレーザー照射にて印字。レーザーマーカーを幅方向に複数台設置し、欠陥箇所にダイレクト印字。
特長	サイズ・座標等の欠陥情報も併せて高精度で印字可能欠陥によってマーキング形状を変更可能（○、△、☆等）高速搬送に対応可能、メンテナンスフリー 2次元コード印字可能
その他	レーザー照射時の発塵対策システムも含めた構成提案可能

スペック

マーキング装置	ラベラ	サーマル式IJP	コンティニュアス型IJP	レーザー	ペン
メンテナンス性	◯	◯	△	◎	△
ダイレクト印字対応	-	○	○	○	○
欠陥情報等印字対応	◯	◯	◯	◯	-

対応可能な速度に制限がございます
